Необходимо перекрыть 40 метровый купол конструкцией, изобретенной Фуллером. (для справки: самый известный пример \"Проект Эдем\" - ботанический сад в Великобритании, а так же \"Биосфера Фуллера\" - павильон США на ЭКСПО`67, ныне музей \"Биосфера\").

Сама конструкция представляет из себя две сетки – одна шестиугольных переплетов, другая – ромбов поддерживающих купол металлической решетки, и они не совпадают между собой. Но можно и отойти от этих фигур и довольствоваться 2мя сетками треугольников (так проще ).

Собственно, вопрос: как лучше создать это чудо? Архи-Формой, GDL, или еще какие-нибудь приёмы посоветуете? Может быть, кто-нибудь проектиорвал что-нибудь подобное, покажите картинки... Буду благодарен за советы.

Дорогие друзья!

С самого основания форума cadstudio.ru (в девичестве softmachine.ru), на данный момент в течение 7 лет, с 2004-го по 2012-й год, площадка для форума предоставлялась нам бесплатно благодаря нашим друзьям. К сожалению, с января 2012-го года наш бессменный хостер больше не имеет возможности предоставлять нам сервер бесплатно.
Стоимость аренды сервера, на котором сейчас функционирует на форум, составляет порядка двух тысяч рублей ($70) в месяц, 25 000 рублей в год.

Нами были рассмотрены различные варианты решения возникшей проблемы. В результате было принято решение о покупке собственного web-сервера и размещении его на выделенном канале с пропускной способностью в несколько десятков мегабит в секунду (ориентировочно 30 Мбит/с).
Минимальная стоимость сервера составляет 15 000 рублей ($500), аренда интернет-канала будет обходиться в 700 рублей в месяц, 8 400 рублей в год. В долгосрочной перспективе покупка сервера с арендой интернет-канала будет стоить дешевле, нежели аренда соответствующего сервера у хостера.

Мы, Матвей Иванов и Егор Глебов, основатели форума cadstudio.ru, обращаемся к участникам форума за помощью.

Архитекторы, конструкторы, инженеры, технологи, дизайнеры — все, кому небезразлична судьба нашего сайта — примите участие в финансировании проекта cadstudio.ru
Собранные средства будут направлены на покупку сервера и оплату интернет-канала.
Нам важна любая сумма. Воть.

Предпочтительный способ передачи денег: перевод на банковский счёт.
Все пожертвования анонимны!

Подробная информация в личной переписке.

По состоянию на 2 марта 2012 года, уже собрано 2/3 суммы - 10 000 рублей.
Огромное спасибо всем жертвователям!

Конвертировать из другого формата. Например, из SketchUp.
http://cadstudio.ru/forum/index.php/topic,14972.msg52307.html#msg52307

Про конвертированное из другой программы понятно, но хочется именно в ArchiCADе чтоб потом просчитать размеры треугольников.

Какие размеры нужны?
В исходной программе это нельзя разве сделать?

Очень хочется именно в ArchiCADе задача стоит запроектировать типовую конструкцию состоящюю из треугольных сегментов алюминевых конструкцый вот какбы инструмент верегородка только полусферой ....

когда совсем ен получается, то я вспоминаю начерталку и строю крышами/балками по трем проекциям. Долго, неизменяемо в массе, можно применить крыши и профильные балки . За то надежно все можно построить, отчаявшись в поиске нужного элемента.

Нужно создать вот такой купол, только в плане он должен быть не круглый а в форме кокона, примерно 2:3. Можно ли такое простроить в ArchiCADе? Проблема в том что бы разбить купол на треугольные грани и пустить между ними рамы. Еще точно не решил, грани могут быть и шестиугольные или пятиугольные. Главный вопрос это как простроить купол в форме кокона и разбить его рамами на треугольники, шестиугольники и проч. Материалы присваивать и рендерить буду в 3dsmax , но как там такое простроить тоже не знаю как.  и за видео уроки по теме буду благодарен.

Я думаю что в 15 ArchiCADе с помощью инструмента (Shell) оболочка, можно изобразить подобную конструкцию....

На кошке  Леха как то урок в синеме делел, точ такой купол. В Сине построить потом в Арчик перенести.
вот тут: http://archi-cat.com/forum/index.php?app=cp&do=show&pageId=1
Спасибо Алексу

Где то в нете, в русском сообществе есть фирма которая прописала GDL объект купола. Стандартный ArchiCADовский параметрический gsm.

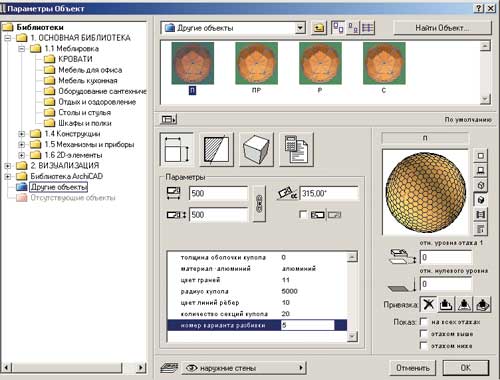

По моему из этой оперы http://www.sapr.ru/article.aspx?id=16093&iid=734
